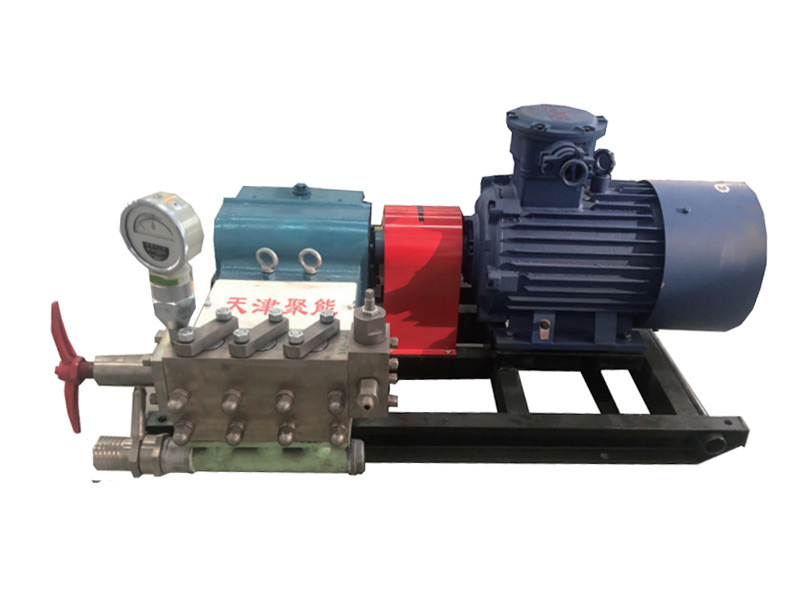

我公司生產的BZW系列注水泵（以下簡稱注水泵），具有結構緊湊、體積小、重量輕、效率高等特點。可用于 輸送水、乳化液以及化學性質類似于水的液體。適用于需要高壓液體設備的部門，為煤礦行業廣泛采用。
注水泵特別適用于需要移動使用的場合，是高壓水射流設備理想的動力裝置，此系列泵的拓展型還可用于輸送 泥漿、水泥漿等具有一定粘度的液體。
注水泵的泵頭兩端， 一端安裝溢流閥，另一端安裝節流閥或壓力表及高壓膠管接頭，既能調整系統工作壓力， 又能限制泵不超過額定壓力。使用安全可靠，自成系統，使用極為方便。
注水泵執行標準：MT/T 188.2-2000《煤礦用乳化液泵站 乳化液泵》和Q/JN001—2022《BZW系用注水泵》。
|
序號 |
項目名稱 |
單位 |
參數 |
|||||
|
1 |
型號 |
/ |
BZW80/12.5 |
BZW63/16 |
BZW125/8 |
BZW50/20 |
BZW31.5/31.5 |
|
|
2 |
額定流量 |
L/min |
80 |
63 |
125 |
50 |
31.5 |
|
|
3 |
額定壓力 |
MPa |
12.5 |
16 |
8 |
20 |
31.5 |
|
|
4 |
額定泵速 |
次/分 |
480 |
480 |
480 |
480 |
480 |
|
|
5 |
柱塞直徑 |
mm |
32 |
28 |
40 |
25 |
20 |
|
|
6 |
柱塞行程 |
mm |
70 |
70 |
70 |
70 |
70 |
|
|
7 |
柱塞數 |
個 |
3 |
3 |
3 |
3 |
3 |
|
|
8 |
大齒輪齒數 |
個 |
77 |
77 |
77 |
77 |
77 |
|
|
9 |
小齒輪齒數 |
個 |
25 |
25 |
25 |
25 |
25 |
|
|
10 |
噪聲 |
dB（A） |
≤86 |
≤86 |
≤86 |
≤86 |
≤86 |
|
|
11 |
容積效率 |
% |
≥94 |
≥93 |
≥94 |
≥93 |
≥91 |
|
|
12 |
總效率 |
% |
≥84 |
≥84 |
≥84 |
≥84 |
≥83 |
|
|
13 |

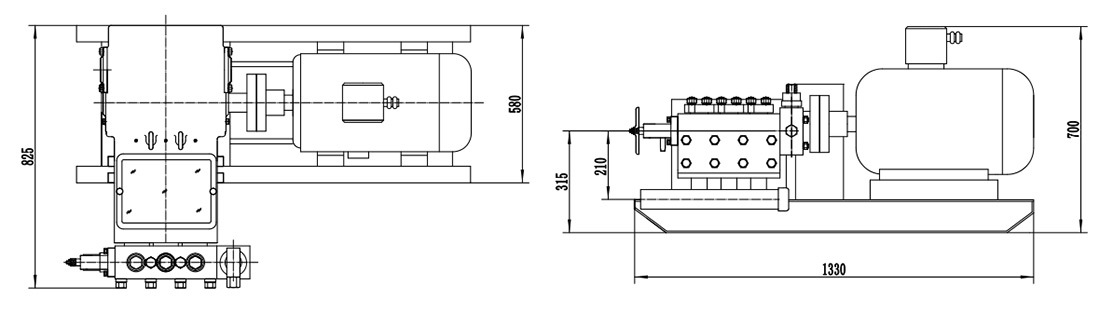

外形尺寸 |
mm |
1330×825×700 |
1330×825×700 |
1330×825×700 |
1330×825×700 |
1330×825×700 |
|
|
14 |
整機重量 |
kg |
980 |
980 |
980 |
980 |
980 |
|
|
15 |
電 動 機 |
型號 |
/ |
YBK3-180L-4 |
YBK3-180L-4 |
YBK3-180L-4 |
YBK3-180L-4 |
YBK3-180L-4 |
|
16 |
額定 功率 |
kW |
22 |
22 |
22 |
22 |
22 |
|
|
17 |
額定 電壓 |
V |
660/1140 |
660/1140 |
660/1140 |
660/1140 |
660/1140 |
|
|
18 |
額定 轉速 |
r/min |
1470 |
1470 |
1470 |
1470 |
1470 |
|
|
19 |
額定 效率 |
% |
92.6 |
92.6 |
92.6 |
92.6 |
92.6 |
|
注：以上參數是介質比重為1.0的理論數據
|
序號 |
項目名稱 |
單位 |
參數 |
||||||
|
1 |
型號 |
/ |
BZW100/8 |
BZW50/16 |
BZW31.5/25 |
BZW63/10 |
BZW31.5/20 |
BZW50/12.5 |
|
|
2 |
額定流量 |
L/min |
100 |
50 |
31.5 |
63 |
31.5 |
50 |
|
|
3 |
額定壓力 |
MPa |
8 |
16 |
25 |
10 |
20 |
12.5 |
|
|
4 |
額定泵速 |
次/分 |
480 |
480 |
480 |
480 |
480 |
480 |
|
|
5 |
柱塞直徑 |
mm |
35 |
25 |
20 |
30 |
20 |
25 |
|
|
6 |
柱塞行程 |
mm |
70 |
70 |
70 |
70 |
70 |
70 |
|
|
7 |
柱塞數 |
個 |
3 |
3 |
3 |
3 |
3 |
3 |
|
|
8 |
大齒輪齒數 |
個 |
77 |
77 |
77 |
77 |
77 |
77 |
|
|
9 |
小齒輪齒數 |
個 |
25 |
25 |
25 |
25 |
25 |
25 |
|
|
10 |
噪聲 |
dB（A） |
≤86 |
≤86 |
≤86 |
≤86 |
≤86 |
≤86 |
|
|
11 |
容積效率 |
% |
≥94 |
≥93 |
≥92 |
≥94 |
≥93 |
≥94 |
|
|
12 |
總效率 |
% |
≥84 |
≥84 |
≥83 |
≥84 |
≥84 |
≥84 |
|
|
13 |
外形尺寸 |
mm |
1330×825× 700 |
1330×825× 700 |
1330×825× 700 |
1330 × 825 × 680 |
1330 × 825 × 680 |
1330 × 825 × 680 |
|
|
14 |
整機重量 |
kg |
980 |
980 |
980 |
950 |
950 |
950 |
|
|
15 |
電 動 機 |
型號 |
/ |
YBK3-180M-4 |
YBK3-180M-4 |
YBK3-180M-4 |
YBK3-160L-4 |
YBK3-160L-4 |
YBK3-160L-4 |
|
16 |
額定功率 |
kW |
18.5 |
18.5 |
18.5 |
15 |
15 |
15 |
|
|
17 |
額定電壓 |
V |
660/1140 |
660/1140 |
660/1140 |
660/1140 |
660/1140 |
660/1140 |
|
|
18 |
額定轉速 |
r/min |
1470 |
1470 |
1470 |
1470 |
1470 |
1470 |
|
|
19 |
額定效率 |
% |
92.6 |
92.6 |
92.6 |
92.6 |
92.6 |
92.6 |
|
注：以上參數是介質比重為1.0的理論數據
