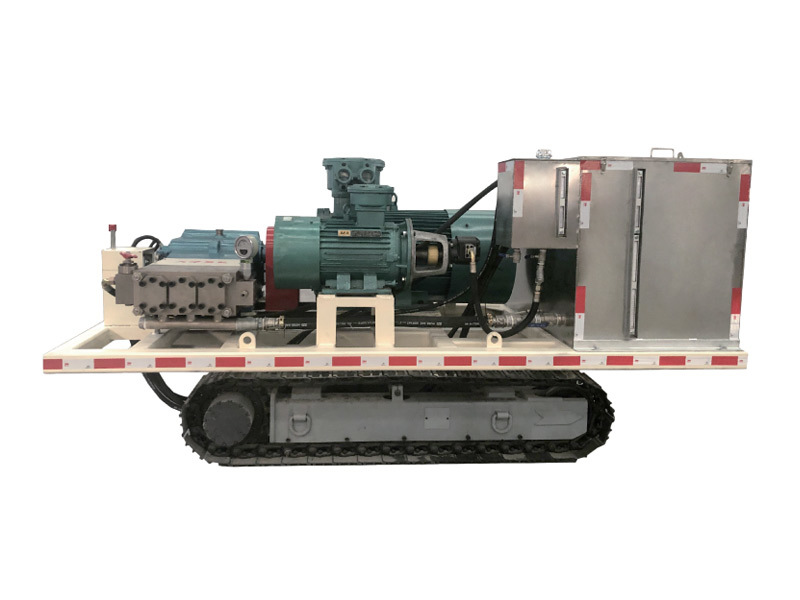

注水泵站采用我公司注水泵安標產品，配置履帶式行走機構，適應礦井巷道內移動使用，行走機構采用單獨設置的液壓 油泵，通過換向閥驅動液壓馬達，實現機組的前后移動和轉彎，并具有一定的爬坡能力，機組配有過渡水箱和液壓油箱。
| 項目名稱 | 單位 | 參數 | |
| 型號 | / | BZWL120/65-XQ120/10 | |
| 整機性能 | 注水泵型號 | / | BZW120/65 |
| 額定流量 | L/min | 120 | |
| 額定壓力 | Mpa | 65 | |
| 水箱容積 | L | 1000 | |
| 整機重量 | kg | ＜6000 | |

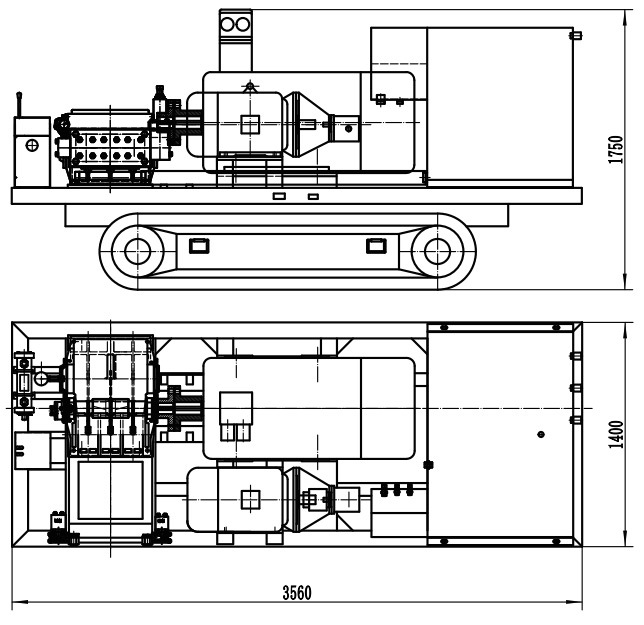

| 外形尺寸 | mm | 3560×1400×1750 | |
| 行走機構參數 | 行走方式 | / | 履帶式 |
| 驅動機構形式 | / | 液壓馬達驅動 | |
| 油箱容積 | L | 42 | |
| 工作壓力 | MPa | ＜20 | |
| 工作流量 | L/min | 60 | |
| 行走速度 | m/min | 30 | |
| 爬坡能力 | ° | ±20 | |
| 電機參數 | 電機型號 | / | YBK3-315L1-4 |
| 額定功率 | kW | 160 | |
| 額定壓力 | V | 660/1140 | |
| 額定轉速 | r/min | 1480 | |
表 1 注水泵基本參數
|
序 號 |
項目名稱 |
單位 |
參數 |
|||||
|
1 |
型號 |
/ |
BZW125/50 |
BZW160/40 |
BZW120/65 |
BZW160/63 |
BZW125/80 |
|
|
2 |
額定流量 |
L/min |
125 |
160 |
120 |
160 |
125 |
|
|
3 |
額定壓力 |
MPa |
50 |
40 |
65 |
63 |
80 |
|
|
4 |
額定泵速 |
次/分 |
366 |
366 |
366 |
366 |
366 |
|
|
5 |
柱塞直徑 |
mm |
35 |
40 |
35 |
40 |
35 |
|
|
6 |
柱塞行程 |
mm |
120 |
120 |
120 |
120 |
120 |
|
|
7 |
柱塞數 |
個 |
3 |
3 |
3 |
3 |
3 |
|
|
8 |
大齒輪齒 數 |
個 |
93 |
93 |
93 |
93 |
93 |
|
|
9 |
小齒輪齒 數 |
個 |
23 |
23 |
23 |
23 |
23 |
|
|
10 |
噪聲 |
dB（A） |
103 |
103 |
103 |
104 |
104 |
|
|
11 |
容積效率 |
% |
88 |
88 |
88 |
91 |
91 |
|
|
12 |
總效率 |
% |
81 |
81 |
81 |
82 |
82 |
|
|
13 |
外形尺寸 |
mm |
3000×1500×1130 |
3000×1500×1130 |
3000×1500×1130 |
3000×1500×1130 |
3000×1500×1130 |
|
|
14 |
整機重量 |
kg |
2100 |
2100 |
2200 |
2200 |
2200 |
|
|
15 |
電 動 機 |
型號 |
/ |
YBKE3-315M-4 |
YBKE3-315M-4 |
YBKE3-315L1-4 |
YBK3-315L1-4 |
YBK3-315L1-4 |
|
16 |
額定 功率 |
kW |
132 |
132 |
160 |
185 |
185 |
|
|
17 |
額定 電壓 |
V |
660/1140 |
660/1140 |
660/1140 |
660/1140 |
660/1140 |
|
|
18 |
額定 轉速 |
r/min |
1480 |
1480 |
1480 |
1480 |
1480 |
|
|
19 |
額定 效率 |
% |
95.4 |
95.4 |
95.4 |
95.4 |
95.4 |
|
注：以上參數是介質比重為1.0時的理論數據
